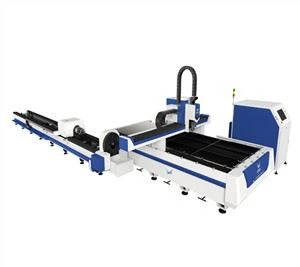

Mașină de tăiat cu laser foaie și tub 3Kw

Mașină de tăiat cu laser foaie și tub 3Kw

Mașină de tăiat cu laser foaie și tub Mașină de tăiat cu laser foaie și țeavă, potrivită pentru tăiere de înaltă calitate și de înaltă precizie. Suprafata cuttin foaie: 1500 * 3000mm, 1500 * 4000mm, 1500 * 5000mm, 2000 * 4000mm, 2000 * 6000mm opțional Tăierea țevilor: 3 metri și 6 metri opțional

Trimite anchetă Vorbeste acum

Introducerea Produsului

Mașină de tăiat cu laser foaie și țeavă, potrivită pentru tăiere de înaltă calitate și de înaltă precizie.

Suprafata cuttin foaie: 1500 * 3000mm, 1500 * 4000mm, 1500 * 5000mm, 2000 * 4000mm, 2000 * 6000mm
Tăiere opțională a țevilor: 6 metri opțional
Diametrul conductelor: mai mic de 210mm
Țeavă pătrată mai mică de 145 * 145mm

Parametru tehnic

(一）、Colocarea electrică principală
Nume parte &descrieri		remarca
Marcă laser	Raycus de 1000W(Marca China) IPG de 1000 W（Marcă germană）	facultativ
Sistem optic	Import diafragmă media	Regatul Unit
Cap de tăiere cu laser	Quelle (focalizare manuală) Quelle (focalizare automată) opțională	QY, China
Reductor	Depinde de producție
Răcitor de apă	Protecție împotriva debitului în supra-flux stabilitatea temperaturii ± 0,5°C	Wuhan, China
Rack&Pinion	Tip teșire : ROR sau Atlanta	Germană
Modul buton	Schneider	Germană
AC Contactor	Schneider	Germană
Supapă solenoidă	Airtec	Taiwan
Senzor automat de înaltă precizie	Precizie ±0.1mm	China
Sistem PC	Controlul industrial	EVOC, Taiwan
Unitate servo cu axa X	Fuji sau Yaskawa	Japonia
Unitate servo cu axă Y	Fuji sau yaskawa (conducere dublă) 3000W * 2	Japonia
Unitate servo pe axa Z	Fuji, yaskawa sau Panasonic	Japonia
Supapă proporțională	SMC(pentru O2)	Japonia
Sistem de control	Cypcut (suport limba engleză, format de fișier .dxf, PLT, Gerber, AI și așa mai departe)	Shanghai, China
I/O Card	32 de puncte	China
masă	Faceți cu strictețe masa cu tratament de întărire, temperare pentru a nu asigura deformarea în timpul producției pe termen lung	QY, China

*Parametru tehnic*
1	Lungime de undă laser	1070n
2	Putere maximă	1000W
3	Accelarare	1.0G
4	Consumul de energie	16Kw
5	Viteză maximă	≤90m/min
6	Min Linewidth	0.15mm (pentru materiale cu grosime mai mică de 0.4mm), depinde de grosimea foii
7	Grosimea de tăiere	Grosime foaie: MS: max 12mm și producția de masă 10mm SS: max 5mm și producția de masă 4mm Țeavă rotundă: La fel ca grosimea foii Țeavă pătrată: 70% din grosimea foii
8	Dimensiune maximă tăiere	Tabel cu un singur tip deschis 15003000/4000/6000mm 20004000/6000mm 20006000/8000mm 2500 6000/8000mm
8	Dimensiune maximă tăiere	pipă: Lungime 6m și 3m opțional Țeavă rotundă: 30 ~ 210mm (grosimea de tăiere este aceeași cu grosimea foii) * Țeavă pătrată: 30 * 30 ~ 145 * 145mm (grosimea de tăiere este de 70% din grosimea foii, deoarece grosimea capacului )
9	Precizia mecanică a mesei de tăiere： ±0,05 mm
10	Precizie de poziționare repetată X,Y,Z：±0.02mm
11	Sursa de alimentare:Fire trifazate 5 AC 380V±5%，50Hz±1%
